Schiebeführungsschuhe gi fir gewéinlech Persouneliften benotzt THY-GS-029
| Bewäertungsgeschwindegkeet | ≤1,75 m/s |
| Positiv Kraaft | 1050N |
| Girkraaft | 650N |
| Passt d'Führungsschinn un | 9,10,15,88,16 |
| Uwendbar op déi lateral Kapselen |
THY-GS-029 Mitsubishi Schiebeführungsschuhe ginn ënnert dem Sécherheetsausrüstungssëtz um ieweschten Träger vum Waggon an um Buedem vum Waggon installéiert. Am Allgemengen sinn et 4 Stéck vun all Schong, déi en Deel sinn, fir sécherzestellen, datt de Waggon laanscht d'Führungsschinn erop an erof leeft. Haaptsächlech benotzt fir Liften mat enger Nenngeschwindegkeet ënner 1,75 m/s. Dëse Führungsschuh besteet haaptsächlech aus engem Schongbeschichtung, engem Schongsëtz, engem Uelegbecherhalter, enger Drockfieder an Gummideeler. De Schongsëtz huet genuch Stäerkt a Steifheet a gutt Schwéngungsdämpfung. De Schongsëtz ass normalerweis aus groem Goss gemaach; well d'Plackeschweessstruktur einfach ze fabrizéieren ass, gëtt och d'Plackeschweessstruktur dacks benotzt. D'Kofferbeschichtung huet verschidde Breeten vun 9-16 mm, wat et fir d'Benotzer praktesch ass, se no der Breet vun der Führungsschinn ze wielen. Si ass aus héichverschleißbeständegem Polyurethan gemaach. Fir d'Gleitleistung ze verbesseren an d'Reibung tëscht dem Schongbeschichtung an der Führungsschinn ze reduzéieren, ass Schmierueleg noutwendeg, dofir gëtt et eng Halterung fir d'Uelegbecher um Führungsschuh ze placéieren. D'Schmierueleg an der Uelegkëscht gëtt gläichméisseg op der Aarbechtsoberfläche vun der Führungsschinn duerch de Filz beschichtet, fir den Zweck vun der automatescher Schmierung z'erreechen.

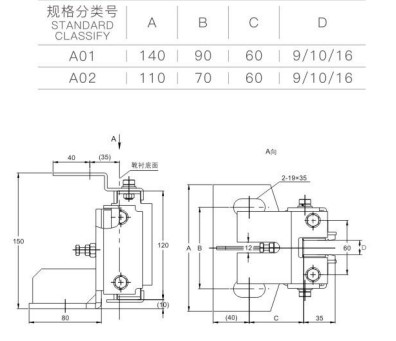

Ier Dir de Führungsschong installéiert, schrauft Dir als éischt d'Stellmutter sou datt d'Spalt X tëscht der Halterung an dem Gummi-Polster 1 mm ass. Nodeems Dir de Führungsschong installéiert hutt, loosst d'Stellmutter sou datt d'Spalt Y tëscht der Stellmutter an der Halterungsuewerfläch ongeféier 2~4 mm ass. Zu dësem Zäitpunkt soll d'Spalt X och tëscht 1~2,5 mm sinn. Dann zéit d'Befestigungsmutter un. Nodeems Dir no de virege Schrëtt agestallt hutt, kënnt Dir d'Dichtheet vun de Führungsschong kontrolléieren andeems Dir de Waggon entspriechend schüttelt, dat heescht, d'Führungsschong an d'Führungsschinne solle grondleeënd beréiert ginn, awer net ze enk. Gläichzäiteg kann den Installatiounszoustand vum Führungsschong no dem Koordinatiounszoustand tëscht dem Führungsschong an der Führungsschinn zu dësem Zäitpunkt feinjustéiert ginn.
