Permanentmagnet Synchron Getriebelos Traktiounsmaschinn THY-TM-K200

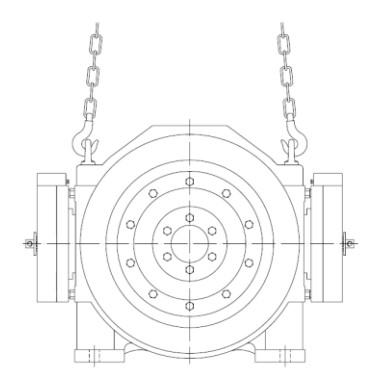

Hiewdiagramm
| Spannung | 380V |
| Seelaarbecht | 2:1/4:1 |
| Brems | Gläichstroum 110V 2×1,3A |
| Gewiicht | 350 kg |
| Maximal statesch Belaaschtung | 4000 kg |
1. Schnell Liwwerung
2. D'Transaktioun ass just den Ufank, de Service héiert ni op
3. Typ: Traktiounsmaschinn THY-TM-K200
4. Mir kënnen synchron an asynchron Traktiounsmaschinne vun TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG an aner Marken ubidden.
5. Vertrauen ass Gléck! Ech wäert Äert Vertrauen ni enttäuschen!
Den Design an d'Produktioun vun der THY-TM-K200 Permanentmagnet-Synchron-Getriebe-Lift-Traktiounsmaschinn entspriechen dem "GB7588-2003-Sécherheetscode fir Liftfabrikatioun an -Installatioun", "EN81-1: 1998-Sécherheetsregelen fir Liftbau an -Installatioun", "GB/ Déi relevant Reglementer an T24478-2009-Lift-Traktiounsmaschinn". D'Traktiounsmaschinn besteet aus engem Permanentmagnet-Synchronmotor, engem Traktiounsrad an engem Bremssystem. Mat héichperformante Permanentmagnetmaterialien an enger spezieller Motorstruktur huet se d'Charakteristike vun enger gerénger Geschwindegkeet an engem groussen Dréimoment. D'K-Serie huet eng baussenzeg Rotorstruktur, an de Bremssystem ass eng Blockbremsstruktur. D'Traktiounsrad an d'Bremsrad sinn koaxial fest verbonnen an direkt um Wellenverlängerungsende vum Motor installéiert. D'Brems ass mat engem Mikroschalter ausgestatt fir d'Bremssituatioun ze iwwerwaachen. Wann d'Brems opgemaach gëtt, gëtt den normalerweis oppene Kontakt vum Mikroschalter zougemaach. Si ass gëeegent fir Liften mat Maschinneraum a Liften ouni Maschinneraum. D'Traktiounsverhältnis ass 2:1 an 4:1, d'Nennlaascht ass 630KG~1150KG, d'Nenngeschwindegkeet ass 0,5~2,5m/s, an den Duerchmiesser vun der Traktiounsscheif kann 400mm an 450mm sinn. All Traktiounsmaschinn gëtt virun der Verloossung vun der Fabréck streng Qualitéitsinspektioun ënnerworf, fir d'Qualitéit an d'Leeschtung vum Produkt ze garantéieren.
1.Installatioun vun der Traktiounsmaschinn
•Ier Dir d'Traktiounsmaschinn installéiert, musst Dir d'Stäerkt vum Installatiounsrahmen an dem Fundament garantéieren.
• Beim Hiewen vun der Traktiounsmaschinn, benotzt w.e.g. den Hiewring oder d'Lach um Kierper vun der Traktiounsmaschinn.
• Beim Hiewen, gitt sécher datt Dir vertikal hieft, an de Wénkel tëscht den zwéi Haken däerf manner wéi 90° sinn.
• D'Installatiounsfläch vun der Traktiounsmaschinn muss riicht sinn, an et mussen entspriechend Moossname fir d'Vibratiounsreduktioun ginn.
• Den opgehaangene Stolseel an déi entspriechend Laascht solle vertikal duerch d'Mëttfläch vun der Traktiounsscheif goen.
• Vergewëssert Iech, datt d'Uewerfläch vum Kader, wou d'Traktiounsmaschinn installéiert ass, flaach ass an déi maximal zulässlech Ofwäichung 0,1 mm ass.
•D'Handrad vum Maschinneraum ass ënnen lénks um Réck vun der Haaptunitéit. Passt w.e.g. op d'Stéierung vum Frame op.
• D'Gréisst vun de Schrauwen fir d'Befestigung vun der Traktiounsmaschinn ass mat Fousslächer ausgestatt, an d'Schrauwen mat enger Stäerkt vun 8,8 ginn benotzt.
•Normalerweis ass d'Traktiounsmaschinn mat enger Anti-Sprongstang an enger Schutzofdeckung ausgestatt, installéiert se w.e.g. no der Installatioun vum Drotseel zréck.
2.Debugging vun der Traktiounsmaschinn
• D'Inbetriebsetzung vun der Traktiounsmaschinn muss vu professionellen an ausgebilten Techniker duerchgefouert ginn.
• D'Traktiounsmaschinn kéint beim Debugging vibréieren. Fixéiert d'Traktiounsmaschinn w.e.g. zouverlässeg ier Dir debugt.
• Fir datt d'Traktiounsmaschinn reibungslos leeft, stellt w.e.g. den Inverter no den Donnéeën um Nummeschëld a féiert e Selbstléierprozess duerch.
• Wann d'Selbstléierfunktioun benotzt gëtt, muss den Drotseel ofgetrennt ginn an d'Brems gëtt aktivéiert a funktionéiert normal.
• Den Urspronk vum Encoder soll op d'mannst dräimol selwer léieren, an d'Ofwäichung vum Selbstléierwénkelwäert soll bannent 5 Grad leien.
3.Traktiounsmaschinn leeft
• Maacht w.e.g. als éischt d'Vir- an Réckwärtsdréiung mat gerénger Geschwindegkeet (Inspektiounsgeschwindegkeet), fir ze bestätegen, ob de System normal funktionéiert.
• Laf w.e.g. mat enger variabler Geschwindegkeet fir eng gewëssen Zäit, während Dir iwwerwaacht, ob de Betribsstroum an engem vernünftege Beräich läit.
• Wann de Lift mat der nomineller Geschwindegkeet funktionéiert, kann d'Astellung vum Kooikomfort no de jeeweilege Parameteren vum Inverter agestallt ginn.
