2-Blat-Mëttöffnung VVVF Asynchrone Dierbetreiber THY-DO-09XA
1. Schnell Liwwerung
2. D'Transaktioun ass just den Ufank, de Service héiert ni op
3. Typ: Dierbediener THY-DO-09XA
4. Mir kënnen synchron an asynchron Dierbetreibersystemer vu BST, NBSL, OULING, ES, YS, HD an aner Marken ubidden.
5. Vertrauen ass Gléck! Ech wäert Äert Vertrauen ni enttäuschen!
1. Et adoptéiert synchron Riementransmissioun, kee Rutsch, keng Schmierung, reibungslosen Operatioun a manner Kaméidi.
2. Den asynchronen Diermesser mat integréierter Autodierverriegelungsfunktioun gëtt ugeholl fir d'Installatioun op der Dierhängplack ze realiséieren.
3. Mat Hëllef vun der VVVF-Frequenzkonversiounskontrolltechnologie, zouverlässeg Leeschtung an einfach Debugging.
4. Mat engem flaache Motor an enger S-fërmeger Pressführschinn ass d'Struktur méi kompakt
Montageklammeren fir den Daach vum Auto
Verstäerkt Installatiounsklammer
Befestigungsrohr fir d'Installatioun vum Autodach (optional)
D'Verriegelung vun der Autodier besteet aus zwéi Deeler: eng Hakenanordnung an eng fest Sëtzanordnung. Fir déi genee mechanesch an elektresch Aktioune vum Autodierverriegelung ze garantéieren, sinn déi folgend Upassunge noutwendeg:
1. Wann d'Autodier komplett zou ass, ass den horizontalen Ofstand tëscht dem Schlosshaken an der fixer Basis 20-22 mm, déi vertikal Grëffgréisst ass 13,5~14,5 mm, an d'Ofstand vum elektresche Kontakt ass 3-5 mm.
2. Nodeems Dir d'Gréisst vum Schlosshaken an dem fixe Sëtz ugepasst hutt, passt d'Ofstand tëscht der Messerklinge an der Kugel vum Tor un. Wann d'Hal- an d'Autodier komplett zou sinn, ass d'Messerklinge vun der Autodier 8±1 mm vun der Dierbänk ewech, de Fouss vun der Halldier ass 8±1 mm vun der Autodierbänk ewech, an d'bewegbar Klingen vum Diermesser ass 7-8 mm vun der Dierbänk ewech.
3. Am ajustéierten Zoustand, wann de Kontakt just beréiert huet oder kuerz virun Trennung steet, ass déi vertikal Grëffdimensioun vum Schlosshaken an der Befestigungsbasis 10 ± 0,5 mm.

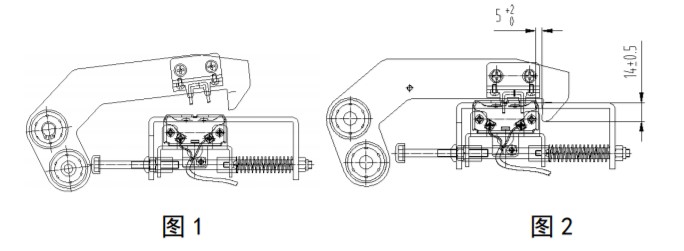

4. Wann d'Dier normal opgemaach gëtt, beweegt sech den Haken vum Schloss ongeféier 15 mm an d'Richtung vun der Dieröffnung, mat der Autodier als éischt, de elektresche Verifizéierungskontakt gëtt ofgebrach, an d'vertikal Grëffgréisst vum Haken vum Schloss mat der fixer Basis vun 13,5~14,5 mm bleift onverännert, kuckt Figur 1 hei ënnendrënner. Wann zu dësem Zäitpunkt déi beweeglech Klingen vum Diermesser de Gol vum Entréespaart beréiert, dat heescht am Nivellierberäich, fänkt den Haken vum Schloss un opzemaachen an d'Dier geet normal op, kuckt Figur 2 hei ënnendrënner; wann déi beweeglech Klingen vum Diermesser de Gol vum Entréespaart net beréiere kann, dat heescht am net-nivellierbare Beräich, kann den Haken vum Schloss net opgemaach ginn, d'Schloss vun der Autodier ass hänke bliwwen an d'Dier kann net opgemaach ginn.

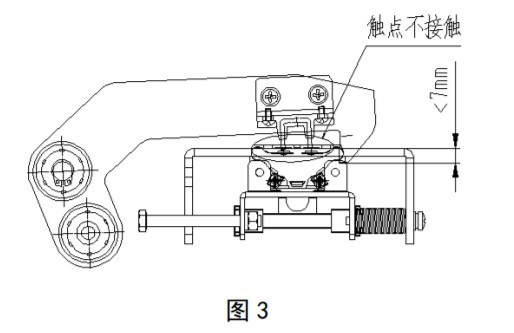

4. Wann d'Dier normal zou ass, ass den Haken vum Verriegelungsschloss am oppenen Zoustand a beweegt sech mat der Autodier an déi Positioun, wou se geschwënn zougemaach soll ginn, wéi an der Figur 1 hei ënnendrënner gewisen. Zu dësem Zäitpunkt mécht d'Haldier ee Schrëtt virun der Autodier zou a mécht sech dann weider zou. D'Kugel vun der Haldier kann den Haken vum Autodierverriegelungsschloss net méi dreiwen an den Haken vum Verriegelungsschloss fällt erof. Zu dësem Zäitpunkt ass den horizontalen Ofstand tëscht dem Haken vum Verriegelungsschloss an dem fixe Sëtz 5-7 mm, an d'vertikal Maschengréisst 13,5-14,5 mm, an de Kontaktschalter gëtt zu dësem Zäitpunkt ageschalt, kuckt Figur 2 hei ënnendrënner. Maacht d'Dier weider zou, den Haken vum Verriegelungsschloss ass op der Plaz. Wann d'Gréisst vum Haken vum Verriegelungsschloss an der Befestigungsbasis net déi Standardufuerderung vun 7 mm erfëllt, mécht de Kontakt um Haken vum Verriegelungsschloss keen Kontakt mam Kontaktschalter op der Verriegelungsanordnung, an den elektresche Kontakt kann zu dësem Zäitpunkt net geleet ginn, wéi an der Figur 3 hei ënnendrënner gewisen.
