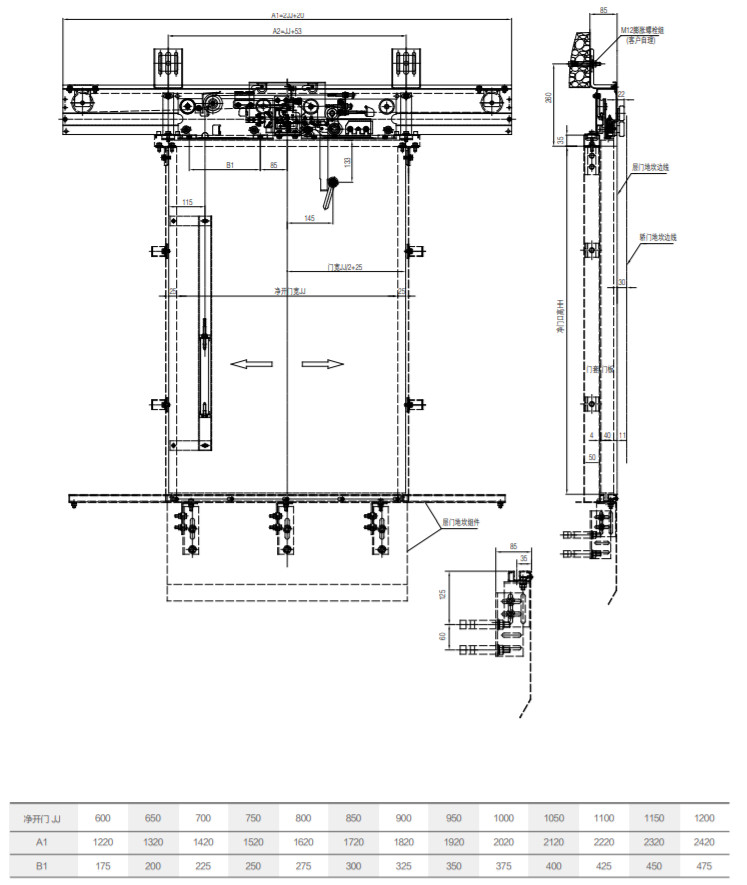

2-Blügelleg Plattformdier mat zentraler Ëffnung THY-LD-B
1. D'Entsperrmethod ass d'Dierverkleedung opzemaachen an den 45 kg Pendelschlagtest ze bestoen.
2. D'Dier gëtt mat engem schwéiere Hammer zum Zoumaache gezwongen, an de schwéiere Hammer an d'Féierungsrouer ginn op der bannenzeger Säit vun der Plattformdier placéiert.
3. D'Diereschloss huet den Test vum Nationalen Elevator Inspection Center bestanen an d'CE- an CU-TR-Zertifizéierung kritt.
4. Uwendbar Spannung vum Diereschloss: ≤ AC230V, ≤ DC110V.

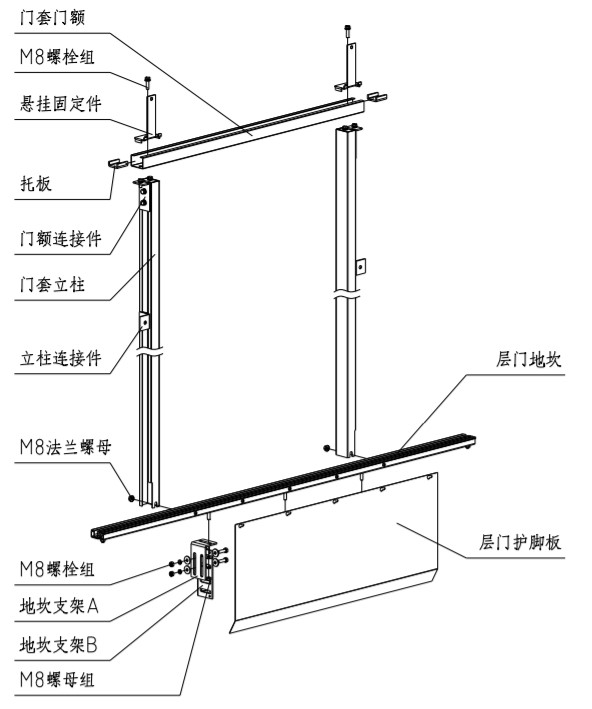

1. Installatioun vun der Schwelle an der Dierabdeckung
1.1. Bestëmmt d'Aganks- an d'Ausgangspositioun vun der Schwelle jee no Gréisst vum Liftschacht; ajustéiert d'Mëtt vun der Schwelle sou datt se d'selwecht ass wéi d'Mëtt vum Agank an Ausgang, a markéiert d'Mëtt vun der Schwelle; ajustéiert den Niveau vun der Schwelle sou datt se manner wéi 1/1000 ass; Uewerfläch fir ze verhënneren datt Waasser an den Liftschacht kënnt.
1.2. Montéiert d'Dierdeckelsail an d'Dierdeckeldier mat de Verbindungsstécker a installéiert d'Befestigungsdeeler; setzt d'Dier op d'Schwell, passt d'Vertikalitéit vun der Dierdeckelsail op manner wéi 1/1000 un; d'Mëtt vun der Dierdeckel entsprécht der Mëtt vun der Entrée- an Ausgangs-Schwellmëttmarkéierung; d'Gréisst vun der ënneschter Stirnfläch vun der Dierdeckel an der ieweschter Fläch vun der Schwelle entsprécht der Netto-Dierhéicht. Nodeems d'Astellung ofgeschloss ass, d'M8-Flanschmutter festmaachen. Nodeems d'Gréisst ugepasst ass, de Sailenverbinder un d'Mauer befestegen.
1.3. Befestegt de Schutz vun der Trenndier op der Schwelle.

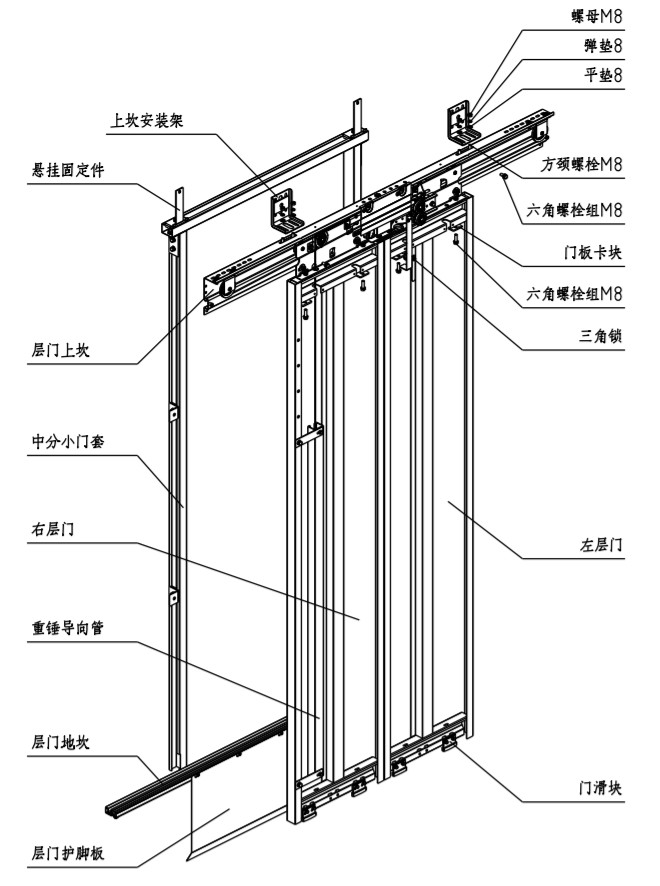

2. Installatioun vun der Dier vum Treppenhaus

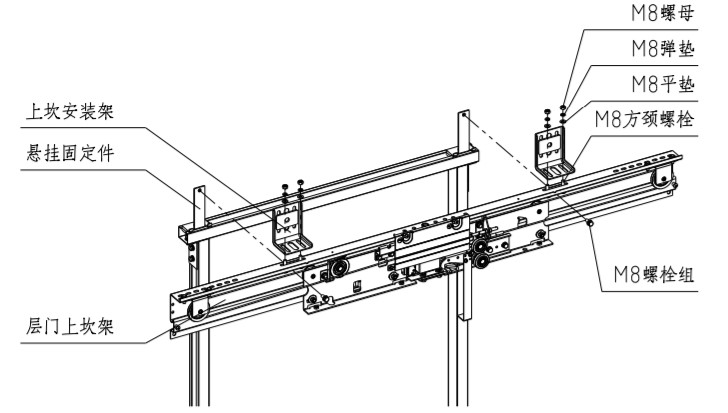

2.1. Riicht den ieweschte Schwenkrahmen vun der Plattformtür mat der Wierch um ënneschten Enn vum Ophiewebefestigungsdeel aus a verriegelt den ieweschte Schwenkrahmen an den Ophiewebefestigungsdeel vun der Plattformtür mat der M8*20 Schraubengrupp.
2.2. Befestegt de Montagerahmen fir den ieweschte Schwéng un der Schachtmauer mat Expansiounsbolzen oder Duerchgangsbolzen. De Montagerahmen fir den ieweschte Schwéng an d'iewescht Schwéng vun der Trapendür sinn duerch M8-Quadratschrauben verbonnen.
2.3. Passt déi iewescht Schwelle vun der Plattformtür lénks a riets un, fir datt d'Mëtt vun der Dier op ass an d'Mëtt vum Agank an Sortie d'selwecht ass.
2.4. Ajustéiert d'Vertikalitéit vum Buedem vun der Plattformtür. Ajustéiert d'Vertikalitéit vum Buedem vun der Plattformtür op ±0,5 mm andeems Dir eng vertikal Linn leet oder d'Schwell vun der Autodier als Referenz benotzt.
2.5 Nodeems Dir d'Haaptparameter vun der Installatioun vum Schwellerahmen op de folgende Stackdieren iwwerpréift hutt, sollt Dir all d'Installatiounsschrauwen festzéien:

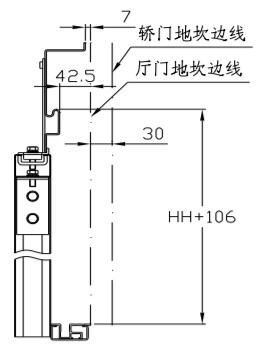

Héicht vun der ieweschter Schwelle vun der Plattformtür: den Ofstand tëscht der ieweschter Uewerfläch vun der Führungsschinn vum ieweschte Schwelle vun der Plattformtür an der Schwelle vun der Plattformtür ass HH+106mm;
D'Mëtt vum ieweschte Schwellerahmen vun der Plattformtür: d'Ofwäichung tëscht dem Zentrum vum ieweschte Schwellerahmen vun der Plattformtür an dem Zentrum vum Agank an Sortie ass ±1mm;
Den Ofstand tëscht der ieweschter Schwelleführungsschinn vun der Plattformtür an der Schwelle vun der Autodier: Den Ofstand tëscht der ieweschter Schwelleführungsschinn vun der Plattformtür an der Schwelle vun der Plattformtür ass 42,5 mm, an den Ofstand vun der Schwelle vun der Autodier ass 72,5 mm.
Héicht vun der ieweschter Schwelle vun der Plattformtür: den Ofstand tëscht der ieweschter Uewerfläch vun der Führungsschinn vum ieweschte Schwelle vun der Plattformtür an der Schwelle vun der Plattformtür ass HH+106mm;
D'Mëtt vum ieweschte Schwellerahmen vun der Plattformtür: d'Ofwäichung tëscht dem Zentrum vum ieweschte Schwellerahmen vun der Plattformtür an dem Zentrum vum Agank an Sortie ass ±1mm;
Den Ofstand tëscht der ieweschter Schwelleführungsschinn vun der Plattformtür an der Schwelle vun der Autodier: Den Ofstand tëscht der ieweschter Schwelleführungsschinn vun der Plattformtür an der Schwelle vun der Plattformtür ass 42,5 mm, an den Ofstand vun der Schwelle vun der Autodier ass 72,5 mm.
